流化床锅炉控制系统解决方案

▎系统简介

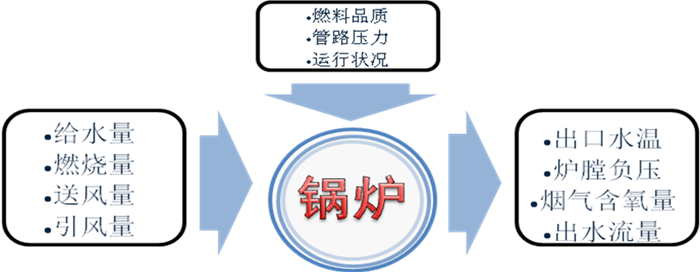

循环流化床锅炉属于沸腾炉。它是一种其燃烧方式介于层状燃烧与悬浮燃烧之间 的新型燃烧设备。燃料在炉内像沸腾的开水一样，呈沸腾状态。为了提高锅炉效率，设计了 一次返料及二次返料。循环流化因而得名。对象描述如下图：

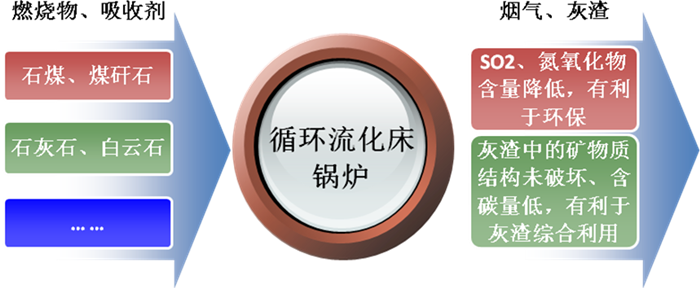

循环流化床锅炉流程及其优点

循环流化床锅炉有其它炉型不可比拟的优点。其****优点是扩大燃料的适应范围，使之能燃用一般燃烧方式无法烧的石煤、煤矸石等一些劣质燃料。且循环流化床锅炉负荷变化的适应性范围较大。其优点还有：如将吸收剂(石灰石、白云石)与煤粒一起送入沸腾床内燃烧，可大大降低烟气中SO2的含量，既减轻对大气的污染，又减轻了锅炉受热面的腐蚀；沸腾床内的温度较低，所以烟气中氮氧化物(NOx)含量较少，有利于环保；由于燃烧温度低 ，不易破坏灰碴中矿物质结构，且渣中含碳量低，因而有利于灰渣的综合利用。

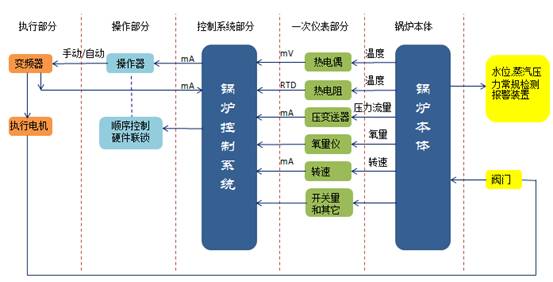

▎控制系统组成

1）汽包水位控制

汽包水位是影响锅炉安全运行的重要参数，水位过高会破坏汽水分离装置的正常工作，严重时会导致蒸汽带水增多，增加在管壁上结垢和影响蒸汽质量。水位过低，严重时会造成干锅损坏汽包。所以其值过高过低都可能造成重大事故。它的被调量是汽包水位，而调节量则是给水流量，通过对给水流量的调节使汽包内部的物料达到动态平衡，变化在允许范围之内。

2）燃烧控制

主汽压力控制、出水温度控制 、风煤比控制、炉膛负压控制 、二次风控制

3）输煤控制

①上煤皮带控制 ：主要是控制皮带使煤粉由储煤厂输送到平皮带,其主要有破碎机控制,跑偏、拉绳、撕裂等报警控制。

②平皮带控制 ：指由上煤系统输送上的煤，通过平皮带送入煤斗，其控制方式与上煤系统基本一致。

③除铁器控制 ：指除去煤中带有磁性的杂质，以保证输送系统中的破碎机、研磨机等正常工作。

④犁煤器控制 ：根据各个锅炉需煤量，由煤斗料位计来控制犁煤器的起落。

4）水处理

①除氧、软化控制 ：主要是防止锅炉及管道的老化，其主要控制水箱水位，除氧率，软化率。

②加药控制 ：由于有些地区用户经常私自放水，使系统失水率很高，这样就使管理人员容易产生误判为管道漏水严重，浪费人力、物力，加入染色剂后，使系统里的水不能用于其他用途。

③补水控制 ：为了保证系统工作压力的平稳，补充系统的失水量，这就需要控制补水泵的工作状态。
